Многие десятилетия подряд метрическая резьба становится основой для креплений во всем мире. Неважно, собираете ли вы велосипед или чините бытовую технику — шансы встретить резьбу в миллиметрах выше, чем где-либо ещё. В центре внимания здесь не only размер, но и принцип, по которому эта резьба работает: диаметр в миллиметрах и шаг резьбы определяют, как крепление войдёт в деталь и будет ли держаться надёжно. Это и есть та самая метрическая система, которую инженеры и слесари используют ежедневно. Разберёмся, что именно скрывается за словами метрическая система, какие существуют стандарты резьбы и как выбрать подходящие размеры резьбы для конкретной задачи.
Что такое метрическая резьба
Метрическая резьба — это способ нарезания витков на металле так, чтобы две детали можно было соединить вращением. Пожалуй, самое простое и удобное объяснение — это крупная и понятная система: диаметр резьбы измеряется в миллиметрах, шаг резьбы тоже задаётся в миллиметрах. Говоря языком инженерии, резьба обозначается как M и последующий размер, например M6 или M10. И здесь важно различать не только внешний диаметр, но и шаг: чем он меньше, тем тоньше витки и плотнее соединение. В разговоре часто встречаются две вещи: размер резьбы и её класс точности, который определяет, как точно будет соответствовать внутренняя и внешняя резьба в паре. В бытовых условиях мы редко задумываемся об этом, пока не столкнёмся с заеданием гайки или прослабленным соединением. Именно здесь метрическая резьба доказывает свою надёжность и предсказуемость.
Пара слов о стандартах и обозначениях. Уважение метрической системы значит помнить: размеры резьбы записываются как M диаметром в миллиметрах и с указанием шага. В реальности это не только цифры на упаковке или в чертежах — это целый набор параметров: диаметр, шаг, допуски, класс точности. Когда мы говорим о стандартной резьбе, мы имеем в виду не произвольный виток, а конкретный профиль, который повторяется во всём мире. Именно поэтому так важно ориентироваться на принятые обозначения и не думать, что «моя резьба где‑то сама по себе уникальна».
Стандарты резьбы и роль метрической системы стандартов
Стандарты резьбы задают не только форму витков, но и допуски, что позволяет деталям точно сходиться друг с другом в сборке. В большинстве задач применяют международную систему ISO для метрических резьб. Она устанавливает форму профиля и параметры, чтобы, независимо от производителя, детали могли совместиться. Кроме того, в промышленности широко применяют национальные и отраслевые стандарты, которые дополняют ISO и помогают адаптироваться к спецификам конкретной отрасли.
ISO и DIN: куда смотреть
ISO — это глобальный ориентир: он задаёт общие принципы и диапазоны параметров. В России, как и во многих странах, чаще всего работают именно с ISO‑метрическими резьбами, но встречаются и региональные варианты. Немецкие DIN‑нормы тоже часто попадаются на чертежах и в каталогах оборудования. Они близки к ISO по основным параметрам, но иногда различаются по деталям допусков и учёту пространства под головку крепления. Важно помнить: если на детали указано M8x1.25 DIN, то это как бы тот же «M8» в общем понимании, но с чуть более детализированными допусками, характерными именно для DIN‑нормы. Для практики это значит: при выборе инструмента и резьбонарезного инструмента ориентируйтесь на конкретное задание и сверяйтесь с техническими условиями проекта.
Размеры резьбы: как они устроены и как выбирать

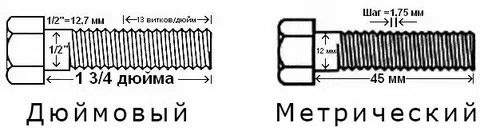

Размеры резьбы в метрической системе — это не только цифра «диаметр», это ещё и «шаг» — расстояние между соседними витками. И здесь легко запутаться, поэтому разберёмся по шагам. Во-первых, размер резьбы обозначают буквой M и числом — например M6, M8, M10. Эти обозначения означают nominal diameter, то есть условный диаметр, который мы используем для подбора крепления. Во‑вторых, шаг — это расстояние между витками, и для обычного механического соединения часто встречаются коарские (обычный) шаг и тонкие (тонкие) варианты; они лежат в диапазоне от примерно 0.25 мм до 2 мм в зависимости от диаметра. В-третьих, существует нюанс класса точности: посадка внутренней и внешней резьбы должна соответствовать друг другу, иначе соединение может люфтить или перекосить.
Примеры наиболее часто встречающихся размеров резьбы в бытовой и промышленной практике:
— маленькие крепления: M3, M4 — обычно используются в электронике и мелкой механике;
— средние: M6, M8, M10 — встречаются в велосипедной сборке, бытовой технике, мелкой машинной сборке;
— крупные: M12, M16, M20 и выше — применяются в мебельной фурнитуре, сантехнических соединениях и строительной технике.
Тезисы, которые стоит помнить при выборе размеров резьбы:
— Определяйте не только диаметр, но и шаг: два одинаковых диаметра с разными шагами не совместимы;
— Учитывайте материал деталей: мягкие металлы требуют аккуратного нарезания и меньшего шага;
— Понимайте требования к прочности соединения: чем грубее шаг, тем прочнее на прочность в некоторых условиях; чем тоньше шаг, тем плотнее резьба в поверхностях и более точно повторяется на повторной сборке;
— Понимайте совместимость с инструментами: плашки и резьбонарезные плашки под конкретный шаг и диаметр.
Таблица: наиболее распространённые размеры резьбы и примеры применения
| Размер резьбы (M) | Тип резьбы | Пример применения |
|---|---|---|
| M3 | миниатюрная резьба | электронные крепления, корпусная фурнитура |
| M4 | мелкий диаметр | механика мелкой бытовой техники |
| M6 | стандартная посадка | модульные соединения в сборке, мебель |
| M8 | популярный размер | автомобильная и велосипедная фурнитура |
| M10 | массивная резьба | механика агрегатов, крепёж больших деталей |
| M12–M20 | крупные диаметры | сантехника, корпусная мебель, промышленное оборудование |
Список полезных правил подбора резьбы:
— Определяйте диаметр и соответствующий шаг по чертежам или каталогу.
— Выбирайте привычные размеры для совместимости с существующими деталями.
— Не забывайте про класс точности; для точной сборки пригодятся резьбы 6H/6g или аналогичные по стандартам.
Раздел о размерах резьбы следует дополнить практическими объяснениями: как узнать размер, если на детали нет маркировки, как правильно измерять диаметр и шаг. В реальности часто приходится полагаться на измерение внешних витков калибром и сравнение с таблицами, чтобы определить, подходит ли резьба к вашей гайке или втулке. Важная деталь: резьба должна быть не только по диаметру, но и по профилю — это и есть основа совместимости.
Применение метрической резьбы в разных отраслях
Метрическая резьба нашла себя в самых разных сферах: от мелкой бытовой техники до крупномасштабного машиностроения. Вот несколько ключевых направлений, где она работает без нареканий:
— Механика и автомобилестроение: от крепления крышек до соединения узлов мотора и подвески.
— Электротехника и сборка приборов: корпуса, радиаторы, монтажные планки.
— Сантехника и трубопроводы: соединения труб с фитингами, резьбовые хомуты и крепления.
— Мебельное производство: фурнитура, соединения деталей, фурнитура для сборки и разборки.
— Промышленное оборудование: крепёжные узлы, узлы машин и станков.
Таблица примеров применений
| Сфера | Типовые размеры | Особенности использования |
|---|---|---|
| Механика | M6, M8 | черновые и точные соединения, регулируемые узлы |
| Сантехника | M10–M16 | механизм уплотнения, надёжные соединения |
| Мебель | M4–M6 | быстрые сборки, декоративные крепления |
| Промышленное оборудование | M12–M20 | стойкие к вибрациям и нагрузкам соединения |
Советы по выбору и совместимости
- Сверяйтесь заранее по чертежам и каталогам, чтобы не перепутать шаг и диаметр.
- Учитывайте рабочую среду: коррозионная или агрессивная среда требует особых материалов резьбы (нержавейка, покрытие).
- Для резьбовых соединений с частой разборкой выбирайте более грубый шаг и материалы, которые хорошо переносят повторные сборки.
Практические советы по работе с метрической резьбой
При работе с резьбой важно соблюдать порядок действий и не спешить. Первый шаг — точное измерение деталей. Если на поверхности нет маркировки, используйте резьбомер или специальные инструментальные наборы для определения диаметра и шага. Второй шаг — выбор подходящего инструмента: резьбонарезной плашки или пилотная резьба помогут избежать перекоса. Третий шаг — нарезание резьбы, соблюдая чистоту и смазку. Наконец, контроль: проверьте, чтобы гайка или вставленная деталь плотно садилась и не залипала. Важно помнить: неправильная посадка может повлечь за собой повреждение резьбы и появление люфта.
Советы по запоминающимся моментам:
— Всегда подбирайте смазку под материал и условия эксплуатации;
— В случае сомнений — протестируйте соединение на небольшом участке или макете;
— Не забывайте про защиту концов резьбы: аккуратно обрезайте кончики и удаляйте заусенцы.
Заключение
Метрическая резьба остаётся одним из самых надёжных и практичных способов соединения деталей. Благодаря единой системе обозначений и широкому охвату стандартов резьбы можно без труда подобрать размер, шаг и класс точности под любую задачу. Ваша мастерская или конструкторская работа станет проще, если вы четко ориентируетесь в размерах резьбы, разбираете различия между коарскими и тонкими шагами, а также обращаете внимание на совместимость с инструментами и материалами. В итоге — точные соединения, надёжная фиксация и минимальные затраты времени на доводку.
