Резьба вокруг цилиндра кажется простой идеей: спиральная дорожка, по которой идёт гайка или крепление. Но на деле это тонкая система стандартов, где каждый параметр — шаг, профиль и материал — влияет на надёжность и срок службы конструкции. В этой статье мы разберёмся, какие бывают виды резьбы, как их классифицируют, чем отличаются метрическая резьба и дюймовая резьба, и зачем вообще нужна такая пёстрая палитра стандартов. Постараемся оставить сухие цифры и излишнюю теорию в стороне, чтобы читать было интересно и полезно не только инженеру, но любому, кто сталкивается с крепежом.
Типы резьбы: профиль, шаг и применение
Типы резьбы — это прежде всего история про профиль и геометрию. В каталоге встречаются несколько ключевых направлений, каждое со своим назначением и характерными особенностями. Разбирая тему, можно выделить три базовых направления: цилиндрическая резьба, трапецеидальная резьба и конусная резьба. Также нужно помнить о трубной резьбе для соединений в водопроводе и отоплении. В общем виде типы резьбы можно описать так:
- Цилиндрическая резьба — самая распространённая в крепёжной практике. Она встречается как в метрической системе, так и в дюймовой. Здесь важно совпадение шага и диаметра.
- Трапецеидальная резьба — применяется там, где требуется большая несущая способность и плавное перемещение винтовой пары. Часто встречается в винтовых парах, ремённых приводах и станках.
- Конусная резьба — чаще всего трубная. Неформально она ассоциируется с уплотнениями в трубопроводах и резьбами для соединения труб, где нужен герметичный узел.
- Трубная резьба — отдельное направление, которое ориентировано на соединение труб и фитингов, когда важно не только резьба, но и классы уплотнения и посадки.
Если вы когда-либо подбирали крепёж для проекта, то замечали, что не всё подходит одно к одному. Именно поэтому существует системный подход к выбору резьбы — чтобы после покупки не пришлось заменять детали или переделывать узлы. Вкладывая смысл в выбор резьбы, вы экономите время и снижаете риск протечек, заеданий и ослабления конструкции.

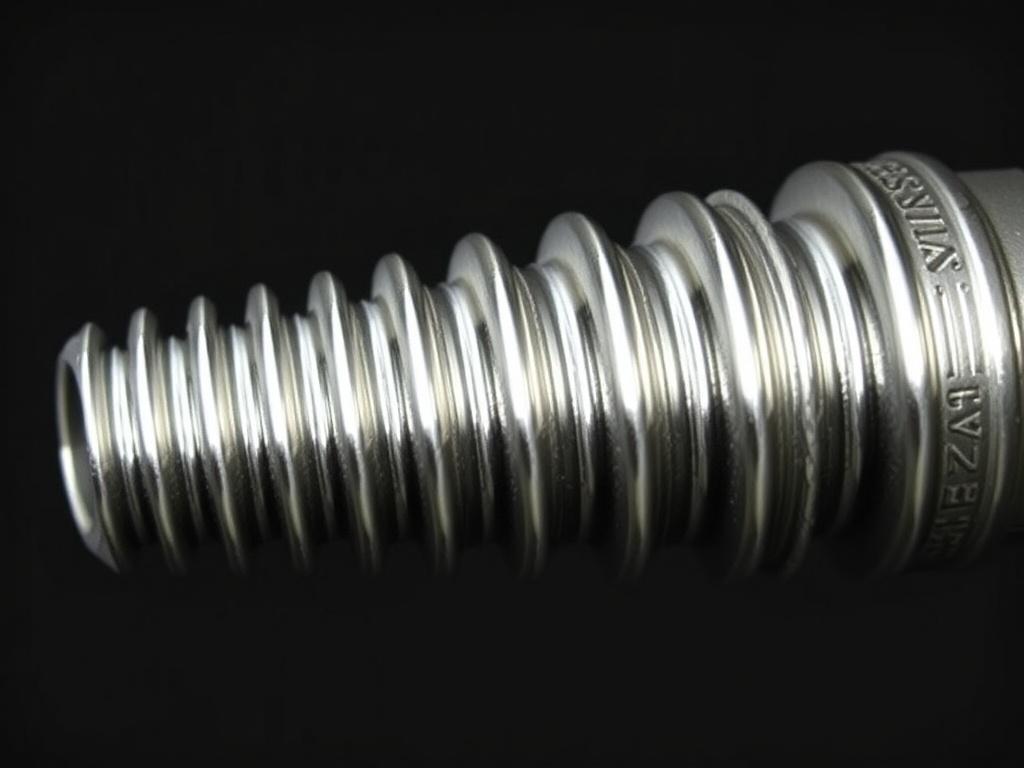

Системы резьбы: метрическая и дюймовая
Системы резьбы делят на две крупные группы по размерной шкале: метрическая резьба и дюймовая резьба. Каждая система имеет свой шаг, число витков на дюйм или на миллиметр, а иногда и характерный профиль. Разберёмся простыми словами, чем они отличаются и где встречаются чаще.
Метрическая резьба обозначается буквой M и цифровым размером, например M6, M8, M12. Шаг — величина, на которую гайка продвигается по резьбе за один оборот, измеряется в миллиметрах. Угол профиля метрической резьбы обычно равен 60 градусов. Такую резьбу применяют повсеместно — в бытовой технике, мебели, автомобилестроении и машиностроении. Она проста в изготовлении и совместима с широким кругом крепежа.
Дюймовая резьба строится по системе UNC (Unified National Coarse) и UNF (Unified National Fine) и выглядит как 1/4-20 или 1/2-13, где цифра до тире — диаметр в дюймах, после тире — число ниток на дюйм. Здесь шаг может быть как крупным, так и тонким — выбор зависит от требуемой прочности и точности под конкретное соединение. Дюймовая резьба остаётся востребованной в машиностроении, автомобильной индустрии и старых стальных конструкциях, где применялись оригинальные наборы крепежа.
Сами по себе метрическая и дюймовая резьба редко конкурируют друг с другом — чаще всего выбор определяется конструкцией, доступностью крепежа и требованиями к точности. Однако понимание различий помогает не попасть в ловушку, когда запчасти несоответствующего стандарта всё равно придётся менять или допиливать.
Таблица ниже даёт наглядное сравнение базовых характеристик метрической и дюймовой резьбы, чтобы вы могли ориентироваться в первую минуту при выборе.
| Система | Преимущества | Примеры размеров | Особенности |
|---|---|---|---|
| Метрическая | Стандартность, простая доступность, единая метрическая единица | M6, M8, M10, M12 | Угол профиля 60°, шаг указан в мм |
| Дюймовая | Сохранение legacy-конструкций, поддержка старых запасных частей | 1/4-20 UNC, 1/2-13 UNC, 3/4-16 UNC | Угол профиля 60°, шаг в нитках на дюйм |
| Трапецеидальная/прочие | Высокая несущая способность, применимо к приводам | Разные варианты, зависят от стандарта | Особенности профиля отличаются по стандартам, требуют уточнения |
В реальной практике можно встретить и гибридные варианты, когда часть узлов делается по метрическим параметрам, а другие — по дюймовым. Важно помнить, что смена резьбы на другом стандарте без адаптеров может привести к потере герметичности или прочности соединения. Поэтому перед закупкой крепежа полезно свериться со спецификациями проекта и чертежами.
Классификация резьбы
Классификация резьбы — это систематизация по признакам, которые влияют на подбор крепежа и качество сборки. Разделяем её на несколько направлений, чтобы проще ориентироваться и сравнивать варианты. В рамках этой темы можно выделить три ключевых блока:
- По системе измерения: метрическая резьба и дюймовая резьба — главное различие в обозначениях, шаге и совместимости с гайками и сверлами.
- По профилю: цилиндрическая, трапецеидальная, конусная и трубная — каждый профиль подбирается под конкретную задачу и нагрузку.
- По классу точности и исполнению: в промышленности встречаются разные классы точности резьбы, что влияет на посадку и предельно допуски зазоров. Важной частью является соответствие резьбы к резьбовой гайке и посадке на валу.
В зависимости от задачи выбирают и форму профиля, и величину шага, чтобы обеспечить нужную прочность и плавность движения. Простой пример: для точной измерительной техники часто применяют мелкие шаги и высокую точность, тогда как для быстроходных механизмов может подойти крупный шаг и меньшая точность. Такой подход экономит материал, снижает вес и ускоряет сборку.
Особенности выбора резьбы: как не перепутать метрическую и дюймовую
Чтобы не попасть в просак, полезно держать в голове две базовые проверки. Во-первых, сверяйте маркировку на детали или чертеже: если там стоит M, значит в ваших руках метрическая резьба; если дробь или английские буквы UNC/UNF — дюймовая. Во-вторых, смотрите на шаг: в метрической системе шаг задаётся в миллиметрах, в дюймовой — в нитках на дюйм. Эти простые правила позволяют избежать ошибок при закупках и сборке.
Не забывайте о допусках и посадках. Иногда требуется не просто подобрать резьбу, но и учесть толщину стенки детали, наличие уплотнения и возможные деформации при эксплуатации. В сложных узлах важно сопоставлять посадку с уплотнением и материалом окружения. В противном случае вы рискуете получить протечки или люфт, который будет мешать работе механизма.
Практические примеры и ориентиры
Ниже — несколько практических ориентиров, чтобы быстрее ориентироваться в повседневной работе.
- Типовые соединения корпусной мебели чаще всего используют метрическую резьбу M6, M8 и M10 — они компактны и надёжны.
- В автомобильной индустрии встречаются обе системы, которые зависят от производителя и узла. В нашем сервисном центре мы часто сталкиваемся с переходами между UNC и M-обозначениями.
- Для бытового ремонта сантехники чаще выбирают трубную резьбу or конусную резьбу в зависимости от диаметра трубы и условий уплотнения.
Справочная таблица характеристик по нескольким стандартам
Таблица с примерами поможет быстро принять решение при выборе резьбы в ходе проекта. В ней собраны общие параметры, без привязки к конкретной отрасли.
| Система | Обозначения | Типовые примеры | Условия применения |
|---|---|---|---|
| Метрическая | M6, M8, M10 | М6, М8, М10 в сборочных узлах | Бытовые и промышленное оборудование, мебель |
| Дюймовая | 1/4-20 UNC, 1/2-13 UNC | Носовые механизмы, старые станки | Старые устройства, инженерное оборудование |
| Трапецеидальная/прочие | — | Приводные валы и винтовые пары | Разные стандарты под конкретные задачи |
Заключение
Выбор резьбы — не просто диктовка параметров из чертежа. Это решение, которое влияет на прочность, герметичность и срок службы изделия. Знание того, что такое типы резьбы, как устроена классификация резьбы, и чем отличается метрическая резьба от дюймовой, даёт уверенность в каждом проекте. Ориентируйтесь на требования к нагрузке и условия эксплуатации, сверяйтесь с чертежами и спецификациями, и не забывайте про совместимость крепёжных элементов. Так вы получите конструкцию, которая работает как часы и служит долго.
